Bourns电位器引脚作用及电路符号识图信息

时间: 2016-11-25 11:45:35浏览次数:3140
Bourns电位器的电路符号与hdk可调电阻及其他电阻器的电路符号有相似之处,他们的电路符号中都有一个电阻器电路符号的长方框。下面就由百斯特电子为您讲解Bourns电位器引脚作用及电路符号识图信息,主要分一下七点

      Bourns电位器的电路符号与hdk可调电阻及其他电阻器的电路符号有相似之处,他们的电路符号中都有一个电阻器电路符号的长方框。下面就由百斯特电子为您讲解Bourns电位器引脚作用及电路符号识图信息,主要分一下七点:

1、 一般电路符号

一般bourns电位器的电路符号

      电路符号中用RP来表示电位器,RP是英文Resister Potentiometer(电位器的缩写),以前bourns电位器用W表示。电路符号中标出了电位器3跟引脚,表示出动片引脚。

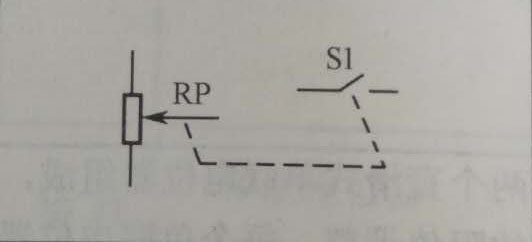

2、 开关bourns电位器的电路符号

开关的bourns电位器电路符号

       S1是附在RP上的开关,S1受RP转柄动作控制,当开始转动转柄时首先将开关接通,开关接通后痛普通电位一样,这种bourns电位器主要用于带电源开关的音量了、控制电路中。

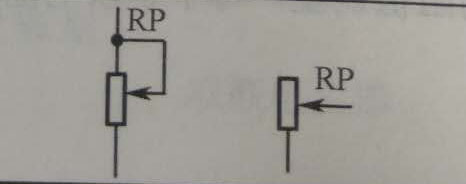

3、 做可调电阻器使用时的电路符号

作可变电阻器使用时的bourns电位器电路符号

       这一电路符号是bourns电位器作为可调电阻器使用时的电路符号。

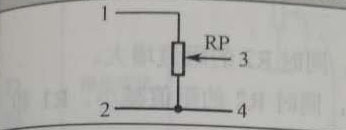

4、 双口运用时的电路符号

双口运用时的bourns电位器电路符号

       将bourns电位器3跟引脚分成4个端点,组成双口电路,即1、2端为信号输入回路,3、4端为信号输出回路,2、4端为公用端,通常接线路的地。

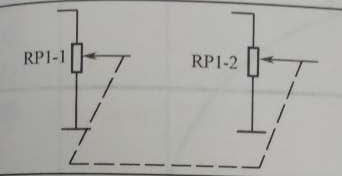

5、双联同轴bourns电位器的电路符号

双联同轴bourns电位器的电路符号

     从电路符号中可以看到,它有两个单联电位器符号,两个电路符号之间用虚线连接起来,表示两个单联电位器阻值同步调节,即两个单联电位器阻值同时增大同时减小。

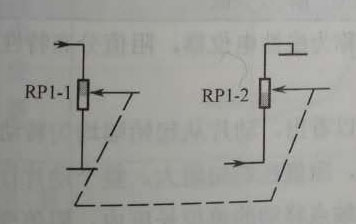

6、 半有效电气行程bourns电位器电路符号

半有效电气行程bourns电位器电路符号

      这是一种特殊的双联同轴电位器,这种双联同轴电位器不同于普通的双联同轴bourns电位器,它只是两个单联的机械行程同步,在调节时两个联的阻值是不同步的。

     这种bourns电位器只有一般的机械行程有阻值的变化,另一半是银带区,其阻值为零,在电路符号中用阴影表示无阻值的银带区。

当动片从中间位置向上滑动时,RP-1动片联进入银带区,而RP-2进入变阻区;当动片从中间位置向下滑动时,RP-2动片联进入银带区,而RP-1进入变阻区。

     这种特殊性的双联同轴bourns电位器可以用于立体声平衡控制器电路(立体声音响设置中的一种控制器电路)

7、 带中心抽头的bourns电位器电路符号

带中心抽头的bourns电位器电路符号

      这种bourns电位器比普通电位器多一根引脚,即抽头引脚,该抽头引脚设在bourns电位器中间阻值处,抽头至两个定片之前的阻值相等。
