ALPS轻触开关封装、规格、尺寸及参数

时间: 2016-11-18 11:57:45浏览次数:7007
ALPS轻触开关,对于这个名词,业内人士都是耳熟能详的。然而对于其他普通人,相信很多朋友都是感到陌生的。但是实际上ALPS轻触开关在我们生活中无处不在。

ALPS轻触开关,对于这个名词,业内人士都是耳熟能详的。然而对于其他普通人,相信很多朋友都是感到陌生的。但是实际上ALPS轻触开关在我们生活中无处不在。


ALPS轻触开关是什么样的开关呢?


ALPS轻触开关,顾名思义,这是一种我们用手指轻轻点一下开关就能使开关接通。它的工作原理是受金属的弹动原理而工作。我就给大家举一个从读书时就接触到的例子,那就是写作业时用的那种可以回弹的圆珠笔,通常我们会叫做自动圆珠笔。当我们需要写字时,将圆珠笔的按钮向下按一下就可以作业,不用了再按一下就自动弹回,这就就是一种最简单的轻触开关。而ALPS是轻触开关的一个著名名牌之一,产自日本,相对国产轻触开关质量可能更加好些。

听到了圆珠笔例子,现在的脑海里是不是浮现了很多自己经常接触的有关轻触开关的产品,如家里用的各种遥控器,数码产品遥控器、验钞笔及医疗器材电脑产品,玩具等等。对ALPS轻触开关有个大致认识后,接下来再了解一下ALPS轻触开关封装、规格及尺寸。


ALPS轻触开关封装分一下三种:


1、SMT贴片封装。

smt贴片封装是指在pcb基础上最新的一系列工艺流程。而pcb是印刷电路板的英文简称。简而言之,smt贴片封装是一种电子元件加工的工艺技术。相对于散装人工插片封装而已,它的技术含量就显得很高。

smt贴片封装的的对象主要面向的是电子产品,如我们的家用电器手机电脑等一系列大型电器。因此smt贴片封装的车间相对占地很小。而且相对于前者而言,它是一种高新技术产业,劳动力力度比较小,技术含量较高。因此smt贴片封装技术是电子产业技术中的一个正在蓬勃发展的新兴产业。

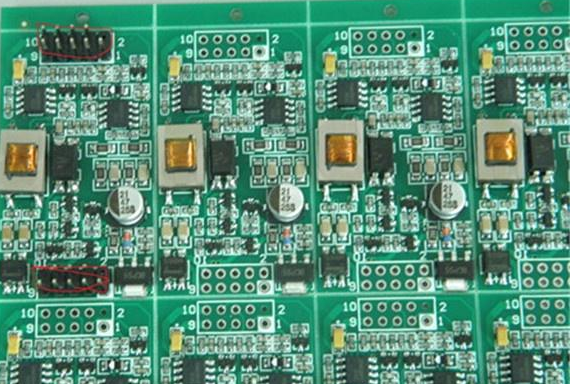

ALPS轻触开关封装

2、DIP插件编带封装。

DIP插件缠带封装。DIP插件封装技术,也可以称为双列直插型封装技术。他和上面讲的smt贴片封装技术是现今电子产业最为流行的电子元器件组装技术。这种技术面向的主要对象是大型电子元器件。由于它的工艺流程比较复杂,我国这个行业方兴未艾。

3、散装人工插件。

散装人工插件绝大部分工序是需要人工来完成的。相对于另外两种插件封装来讲,散装人工插件封装在市场中占有的份额比较小。但是它的作用令我们不可忽视。因为它满足了我们生活中的最基本需求。


ALPS轻触开关尺寸

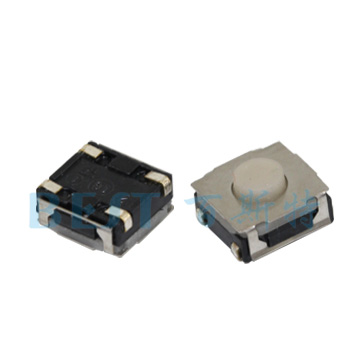

ALPS轻触开关图


1、6×6系列:H=2.5/2.7/3.1/3.4/3.8/4/4.3/4.5/4.8/5/5.5/6/6.5/7/8/9/12。

2、4.5×4.5系列:H=3.8/4.3/5/6/7/8······结构有:边三脚,插脚,贴片;

3、3×4系列:小龟两脚、四脚,中龟四脚,大龟;

4、3×6系列:结构有:3×6×2.5红头、白头;

5、5.2×5.2系列:结构有:无盖0.8h,平盖,铜头、塑胶头1.5、1.7、2.5、4.3h;

6、2×4系列结构有:小贝贝开关/2×4×3.5 ;

7、3×3系列:H=0.35/0.7/1.5/2.0 ;

8、3×6×4.3和3×6×5插脚、贴片、带支架、侧按;


轻触开关主要技术参数

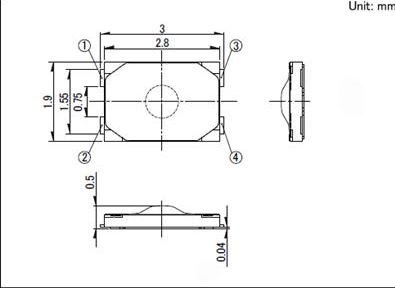

ALPS轻触开关规格图纸


1、绝缘电阻:指开关的导体部分与绝缘部分的电阻值,绝缘电阻值应在100MΩ以上。

2、接触电阻:是指开关在开通状态下,每对触点之间的电阻值,一般要求在0.1-0.5Ω以下,此值越小越好。

3、额定电压:是指开关在正常工作时所允许的安全电压。加在开关两端的电压大于此值,会造成两个触点之间打火击穿。

4、额定电流:指开关接通时所允许通过的最大安全电流。当超过此值时,开关的触点会因电流过大而烧毁。

5、耐压:指开关对导体及地之间所能承受的最低电压。

6、寿命:是指开关在正常工作条件下,能操作的次数,一般要求在5000-35000次左右。

7、环保标准,有RoHS、无卤、以及欧盟等地区对有害物质管控值的限定。

8、额定电流、电压;通常为毫安极,50mA 12VDC。

9、工作环境温度;-25摄氏度到+70摄氏度

10、开关行程。

11、操作力度;50gf、100gf、160gf、260gf、320gf、520gf。

12、操作寿命;操作寿命一般与操作力度成反比,拿160gf来说、通常6x6开关可以做到100万次~300万次寿命。


ALPS轻触开关规格


主要包括5x5mm、12x12mm、6x6mm、3x6mm等几种。

ALPS轻触开关由于体积小重量轻在电器方面得到广泛的应用如:影音产品、数码产品、遥控器、通讯产品、家用电器、安防产品、玩具、电脑产品、医疗器材、汽车按键等等。

以上有关ALPS轻触开关封装、ALPS轻触开关规格、ALPS轻触开关尺寸及ALPS轻触开关的应用都讲述得差不多了,同时要清楚ALPS轻触开关电流问题及内部机构。深圳百斯特电子不仅是ALPS轻触开关代理厂家,同时也是bourns电位器代理商、hdk可调电阻代理商、松下可调电阻代理商等。是电子元器件一站式供应链服务平台,如有需求,请来电咨询及洽谈。
