TOCOS电位器rv24yn20s的工作原理和选型

时间: 2020-04-03 11:17:06浏览次数:8158
TOCOS电位器rv24yn20s是常用的一款电位器,其工作原理主要是转轴的外旋转运动时,经过弹片的作用使接触杆与两个接点接通或断开达到开关的作用。

TOCOS电位器rv24yn20s是常用的一款电位器,其工作原理主要是转轴的外旋转运动时,经过弹片的作用使接触杆与两个接点接通或断开达到开关的作用。TOCOS电位器rv24yn20s的接触性能好,材料上一般都是采用银钨合金,导电性好,开关可以通过较大电流和抗电弧作用。调节TOCOS电位器rv24yn20s的时候会通过轴向旋转拉动作进行开关功能,重复动作不影响电位器的调节,因此也有利于电位器寿命的延长。此外,TOCOS电位器G32A和GF063P1也比较常用,下面我来给大家介绍几款常用的产品以及相关的知识吧!

(1)rv24yn20s

rv24yn20s

广泛应用于:仪器仪表、音响设备、自动化设备、焊接设备、变频器,游戏机,通讯、医疗设施、UPS电源等行业。

TOCOS电位器rv24技术参数:

轴直径:6MM

标准轴长:20MM

旋转寿命:15000转

功率:2W

包装:20/1小盒

外径:24MM

阻值公允误差:±10%

机械角度:300°

温度范围:-10°C十85°C

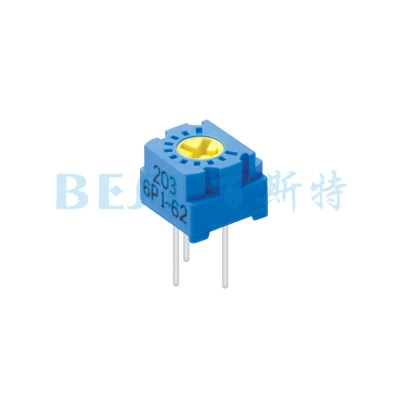

(2)GF063P1

GF063P1

TOCOS电位器特点:可提供顶调/侧调型电位器;符合UL 94V-0可燃性要求;十字槽设计允许机器自动调节;密封性设计可以承受焊锡与浸泡清洗处理过程;方形/单圈/直孔/封密性可调电位器。

TOCOS可调电位器GF063技术参数:

标称阻值范围:10Ω至5MΩ

阻值允许偏差:±10和±20%

零位电阻:-≦1%R或1Ω

电阻规律:直线式

绝缘电阻:≧1000M欧,500VDC

电介质强度:一分钟,900VAC

调节行程:210°±10°(单圈)

接触电阻变化(C.R.V):-≦1%R或1Ω

额定功率:70°C--0.5瓦

较大输入电压:≧250VDC或额定功率

温度系数:±100 ppm/℃

(3)G32A

G32A

TOCOS电位器特点:可提供顶调/侧调型电位器;符合UL 94V-0可燃性要求;十字槽设计允许机器自动调节;密封性设计可以承受焊锡与浸泡清洗处理过程;方形/单圈/直孔/封密性可调电位器。

TOCOS可调电位器G32A技术参数:

标称阻值范围:50Ω至2MΩ

阻值允许偏差:±20%

零位电阻:-≦1%R或3Ω

绝缘电阻:≧100M欧,500VDC

电介质强度:一分钟,500VAC

调节行程:220°±10°

电阻规律:直线式

接触电阻变化(C.R.V):-≦2%R或3Ω

额定功率:70°C--0.125瓦

较大输入电压:≧200VDC或额定功率

温度系数:±100 ppm/℃

以上就是关于常用的三种TOCOS电位器的性能以及参数的介绍,在使用过程中我们要注意,TOCOS电位器在安装时必须牢固可靠,应紧固的螺母应用足够的力矩拧紧到位,以防长朝使用过程中发生松动变位,否者电位器运行使用过程中容易毁引发一些电路隐患等故障。当TOCOS电位器的电流高阻值产生的时候,要注意不得超过电位器所允许的最大工作电压。

其次,TOCOS电位器rv24yn20s具有触点,对于接触是电阻性的,数值有不确定性。对于TOCOS电位器rv24yn20s基本使用上具有良好的密封性,但是对于受环境的影响还是比较大的,受振动的影响更大。TOCOS电位器rv24yn20s的可靠性和集成电路一样是无容置疑的,因此使用时注意小心好操作,否者是很容易造成一些故障问题的发生。
